селекционно-семеноводческий комбайн

Схема селекционного комбайна:
1 — режущий аппарат;
2 — мотовило;
3 — ленточный транспортёр зерностебельной массы;
4 — молотильный барабан;
5 — пост управления;
6 — отбойный битер;
7 — двигатель;
8 — платформенный соломотряс;
9 — ленточный транспортёр продуктов обмолота;
10 — решето очистки;
11 — приёмный лоток для зерна;
12 — управляемые колёса;
13 — вентилятор очистки;
14 — муфта включения;
15 — привод ходовых колёс.

селекцио́нно-семеново́дческий комба́йн, машина для уборки урожая зерновых культур с опытных делянок селекционно-семеноводческих посевов. Состоит из жатки с мотовилом, молотилки, соломотряса и воздушно-решетной очистки. Выпускается в двух модификациях: селекционный комбайн, оснащенный жаткой с шириной захвата 125 или 150 см, соответствующей ширине опытной делянки, и селекционно-семеноводческий комбайн, оснащённый 2 сменными жатками с шириной захвата 125 или 180 см; мощность двигателя обоих комбайнов 30—40 л. с. По окончании уборки урожая с очередной делянки С.-с. к. полностью самоочищается; устройство его узлов и деталей исключает возможность засорения одного сорта семенами другого. По конструкции С.-с. к. отличается от общепроизводственного комбайна отсутствием зернового бункера и соломокопнителя; приём зерна — в мешки или в выдвижной ящик. Для уборки кукурузы, подсолнечника и других С.-с. к. оборудуют приставками.

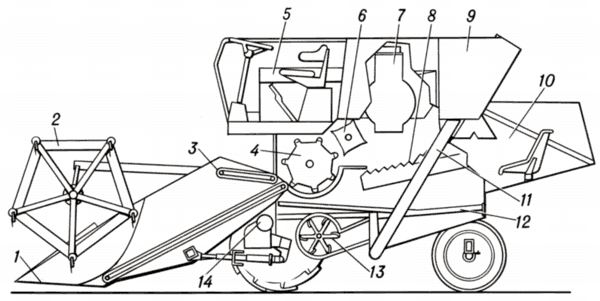

Схема селекционно-семеноводческого комбайна:
1 — режущий аппарат;
2 — мотовило;
3 — ленточные транспортёры;
4 — молотильный барабан;
5 — пост управления;
6 — отбойный битер;
7 — двигатель;
8 — клавишный соломотряс;
9 — бункер приёма зерна и весовое устройство;
10 — пост оператора приемки зерна в мешки;
11 — подъёмник зерна;
12 — решето очистки;
13 — вентилятор;
14 — привод ходовых колёс.
